netTAP、netLINK應用在西門子控制系統聯網中

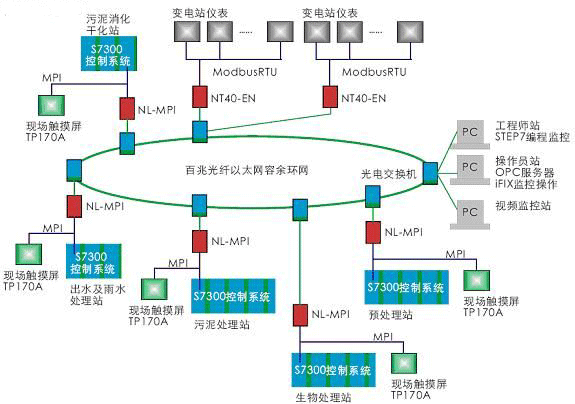

| 在某污水處理站的自動控制工程中主要包括預處理站、生物處理站、污泥處理站、出水及雨水處理站和污泥消化干化站五個站點的控制系統以及變電站儀表數據的采集工作。 在系統網絡上我們采用以太網容余光纖環網以滿足系統高速通訊的要求，控制系統設計采用五套西門子S7300控制系統用來負責五個站點的控制，每套S7300控制系統通過NL-MPI和就地光電交換機接入環網；變電站的儀表數據采集通過NT40-EN網關將其ModbusRTU協議轉換為ModbusTCP協議，然后通過光電交換機接入環網。上位計算機操作員站運行iFIX監控軟件，通過OPC-NL-S7服務器來讀寫所有S7300控制系統的實時數據，工程師站可以通過STEP7對所有S7300站點CPU進行編程和監控，變電站的儀表數據通過ModbusTCP OPC服務器來讀取。 整個控制系統結構圖如下：  本工程在設計中充分利用了netTAP和netLINK網關的優點，在實際調試中避免了西門子以太網通訊方案繁瑣的硬件組態，也大大降低了控制系統成本，同時為以后系統的維護帶來了方便。 |
